專用集成電路（ASIC）設計是當代電子工程與半導體產業的核心領域之一，它專注于為特定應用定制高性能、低功耗的集成電路解決方案。本教程旨在提供一份實用的入門指南，幫助讀者理解ASIC設計的基本流程、關鍵技術和實際應用。
一、ASIC設計概述
專用集成電路（ASIC）與通用集成電路（如微處理器）不同，它是為特定功能或系統量身定制的芯片，廣泛應用于通信、消費電子、汽車電子、醫療設備等領域。ASIC設計涉及從概念到物理實現的完整過程，包括需求分析、架構設計、邏輯實現、物理布局、驗證和測試等環節。其優勢在于優化性能、降低功耗和成本，但開發周期較長且初始投資較高。
二、設計流程與階段
ASIC設計通常遵循標準化的流程，主要分為以下幾個階段：
- 需求分析與規范定義：明確芯片的功能、性能指標（如速度、功耗、面積）和接口要求，編寫詳細的設計規范文檔。
- 架構設計：根據規范，確定芯片的整體結構，包括模塊劃分、數據流控制、時鐘和電源管理策略等。
- 邏輯設計：使用硬件描述語言（如Verilog或VHDL）進行寄存器傳輸級（RTL）編碼，實現功能邏輯。此階段注重代碼的可綜合性和可驗證性。
- 功能驗證：通過仿真和形式驗證方法，確保RTL設計符合規范。常用工具包括仿真器（如ModelSim）和驗證語言（如SystemVerilog）。
- 綜合與優化：將RTL代碼轉換為門級網表，并利用約束（如時序、面積）進行邏輯優化，生成初步的物理設計基礎。

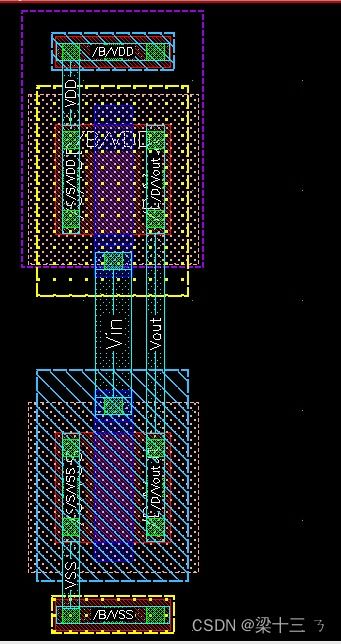

- 物理設計：包括布局規劃、時鐘樹綜合、布線、寄生參數提取和時序分析等步驟，確保芯片滿足制造要求。工具如Cadence Innovus或Synopsys IC Compiler被廣泛使用。

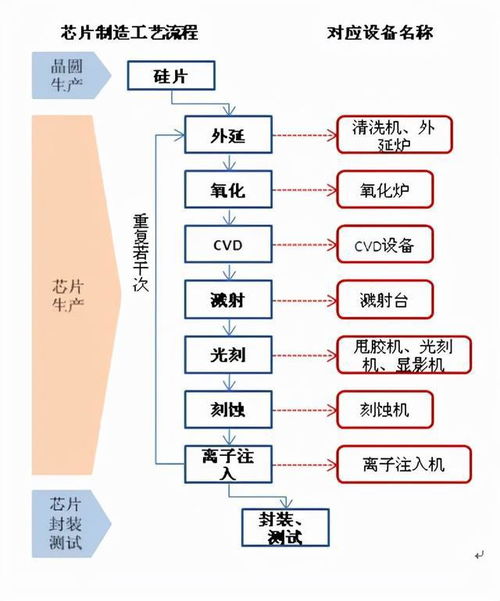

- 驗證與簽核：進行物理驗證（如DRC、LVS）和時序簽核，確保設計無誤后，生成GDSII文件交付給晶圓廠。
- 測試與量產：設計測試向量，進行芯片測試和故障分析，最終實現批量生產。
三、關鍵技術要點
- 低功耗設計：隨著移動設備和物聯網的普及，功耗成為關鍵指標。技術包括電源門控、多電壓域、動態電壓頻率調整（DVFS）等。
- 時序收斂：在高性能設計中，時鐘偏移和路徑延遲必須嚴格控制，通過優化時鐘樹和約束管理來實現。
- 可制造性設計（DFM）：考慮工藝變異和缺陷，提高芯片良率，涉及規則調整和冗余設計。
- 驗證方法學：采用基于UVM（通用驗證方法學）的驗證環境，提升驗證效率和覆蓋率。
四、實用工具與資源
ASIC設計依賴專業軟件工具鏈，主流供應商包括Cadence、Synopsys和Mentor Graphics（現為Siemens EDA）。初學者可以從開源工具（如Yosys用于綜合）和在線課程入手，同時參考行業標準文檔（如IEEE標準）和實際案例。
五、發展趨勢與挑戰
未來ASIC設計將面臨工藝節點不斷縮小（如3nm以下）、異構集成（如Chiplet技術）和人工智能驅動的自動化設計等趨勢。挑戰包括設計復雜性增加、成本上升和人才短缺，因此持續學習和實踐至關重要。
###
專用集成電路設計是一個多學科交叉的領域，要求工程師具備扎實的電子學基礎、編程技能和系統思維。通過本教程，希望讀者能建立起ASIC設計的整體框架，并進一步探索實際項目，從而在快速發展的半導體行業中立足。建議結合具體設計工具和實驗，加深對理論知識的理解，最終實現從理論到實踐的跨越。
